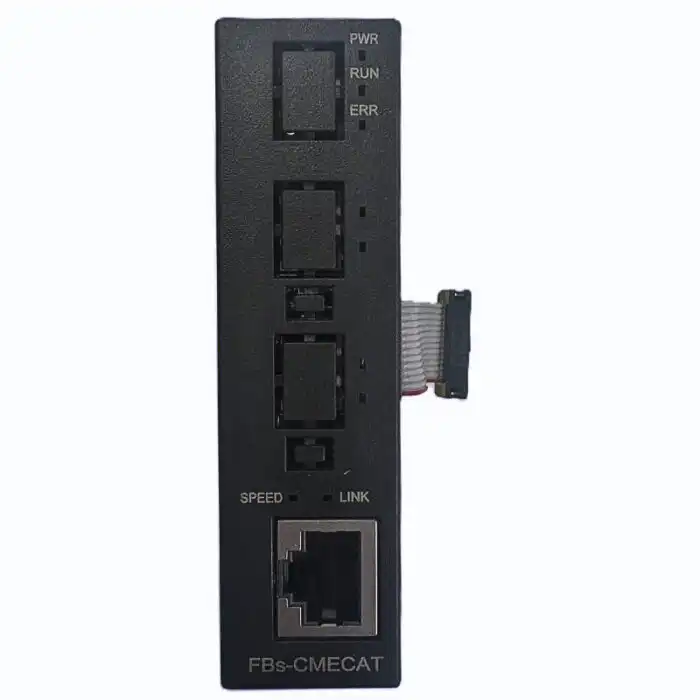

Fatek CMECAT – EtherCAT master modul za preciznu real-time automatizaciju

EtherCAT mreža nudi kratka ciklična vremena, nisku latenciju i preciznu sinhronizaciju, pogodnu za real-time automatizaciju. Modul koristi PLC registre R1000–R3047 za PDO razmenu, a konfiguracija se vrši putem CMECAT Configurator alata, koji automatski mapira registre. SDO funkcija olakšava programiranje i smanjuje potrebu za kompleksnim ladder kodom.

Specifikacije:

• Usklađenost sa: IEC 61158 Tip 12

• Kompatibilni EtherCAT slave uređaji: Delta ASDA-A2 serija

• Specifikacije EtherCAT mastera: CoE (CiA 402 profil)

• Fizički sloj: 100BASE-TX

• Brzina prenosa: 100 Mbps

• Režim rada: Full duplex

• Režim sinhronizacije: Free run (ne podržava SM sync / DC sync)

• Podržana topologija: Linijska

• Maksimalan broj slave uređaja: 9

• Konfigurisani PDO po slave uređaju: 4 RPDO, 4 TPDO

• Konfigurisani objekti po PDO: 4 objekta

• Veličina objekta: 8, 16 ili 32 bita

• Način konfiguracije: Offline/Online

• Komunikacioni kabl: CAT.5 UTP ili bolji

• Napon/struja: 5V, 150mA

• Radna temperatura: 0 do 60 °C
