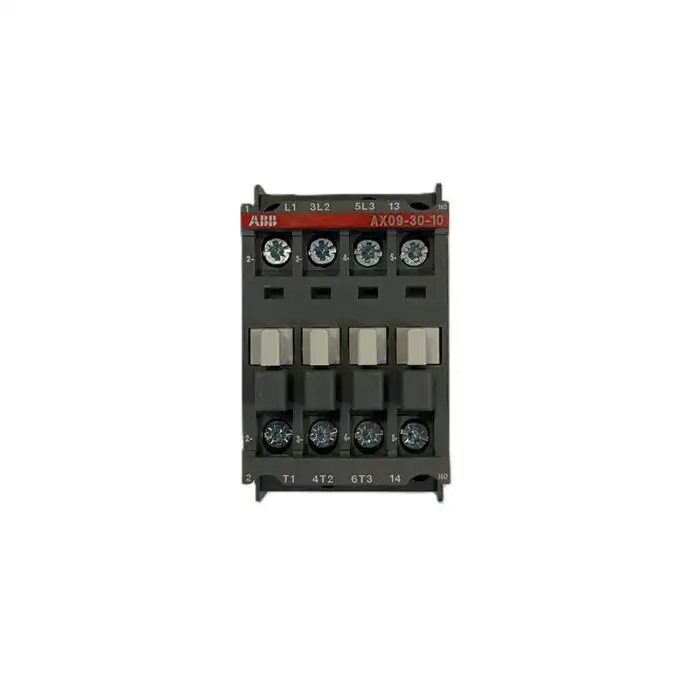

AX09-30-10-80

AX09-30-10-80 je trofazni kontaktor proizvođača ABB, namenjen za upravljanje trofaznim motorima i naponskim krugovima do 690 V AC. Ovaj kontaktor ima blok dizajn sa tri glavne kontaktne grane i jednim ugrađenim pomoćnim kontaktom. Kontrolni krug je AC upravljan, a dostupni su i dodaci kao što su pomoćni kontakt blokovi za prednju ili bočnu montažu.

Glavne karakteristike:

Kontrolni napon: 220–230 V pri 50 Hz ili 230–240 V pri 60 Hz.
Nazivna struja pri AC-3 kategoriji (za motore):
9 A pri 400 V.
7 A pri 690 V.
Nazivna snaga pri AC-3 kategoriji:
4 kW pri 400 V.
5,5 kW pri 500 V.
5,5 kW pri 690 V.
Broj pomoćnih kontakata: 1 NO (normalno otvoren).
Tip veze za glavni krug: Šrafna veza.
