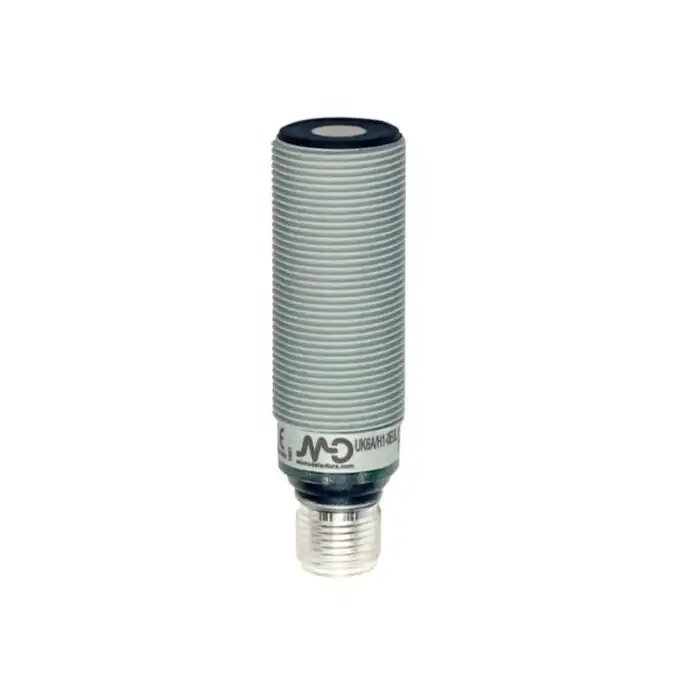

Datasensing ultrazvučni senzor UK6C/HP-0EUL

Svojstva detekcije
Nominalna udaljenost detekcije: 800 mm
Termalni drift Sr: ≤2%
Ponavljajuća tačnost: 0,50%
Ugao snopa: 8° ± 2°
Rezolucija: ≤3 mm
Podešavanje osetljivosti: Teach-in taster
Histereza: 1%
Termalna kompenzacija: Da
Minimalna udaljenost detekcije (mrtva zona): 60 mm
Greška linearnosti: 1%

Primena
Princip rada: Difuzna refleksija

Izlazi
Tip izlaza: PNP
Funkcija izlaza: NO/NC
Frekvencija preklapanja: 5 Hz
Vreme odziva: 400 ms

Električni podaci
Radni napon: 10 – 30V DC
Struja bez opterećenja: ≤35mA @Val = 30V
Struja opterećenja: 100mA
Struja curenja: 10μA @ 30V DC
Pad napona na izlazu: 2,2V max. @ IL=100 mA
Maksimalni talasasti sadržaj: 5%
LED indikatori: zeleni (echo) – žuti (izlaz)
Kašnjenje pre dostupnosti: ≤300ms
Zaštita od kratkog spoja: Da
Zaštita od obrnutog polariteta: Da
Zaštita od prenapona: Da

Mehanički podaci
Dimenzije: M18 x 1 / L = 60,3 mm
Težina: 65 g
Materijal kućišta: PBT
Veza: M12 priključak
Moment zatezanja: 1 Nm
Radna temperatura: -20°C…+70°C
Temperatura skladištenja: -35°C…+80°C (bez smrzavanja)
Frekvencija pretvarača: 230 Hz
Prečnik/Dimenzija: M18

Testovi/Odobrenja
Odobrenja: CE, cULus
EMC kompatibilnost: IEC 60947-5-2
Otpornost na udarce i vibracije: IEC EN60947-5-2 / 7.4
Stepen zaštite: IP67

Pribor
Uključeni pribor: 2 matice M18x1, 2 podloške Ø 18

Opšti podaci
Dimenzije: M18 x 1 / L = 60,3 mm
Radna temperatura: -20°C…+70°C
Mehanička zaštita: IP67
