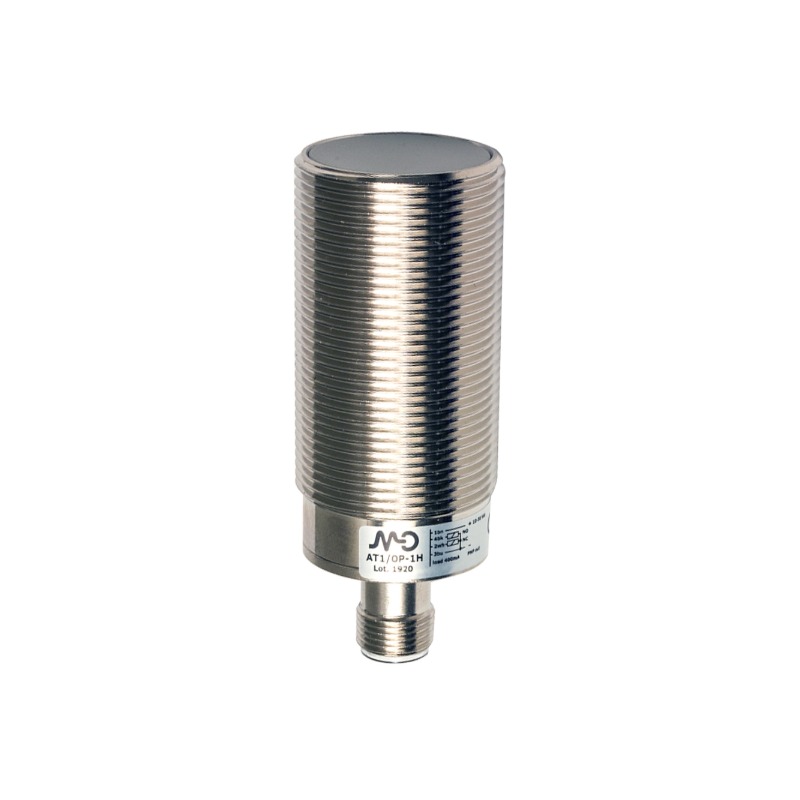

Datasensing Induktivni senzor AT1/OP 3H

Nominalno rastojanje detekcije: 15 mm
Radno rastojanje: 0…12,1 mm
Standardna meta: 45×45 mm FE360
Korekcioni faktor: bakar 0,35 / aluminijum 0,45 / mesing 0,50 / nerđajući čelik 0,70
Termalni drift Sr: < 10%
Ponovljivost: < 5% (UB 24V, Ta = 23°C ±5°C)
Histereza: 1 … 20%

Primena

Opis: M30 standardno ugradno (flush mount) kućište
Funkcija: Proximity senzor

Izlazi

Tip izlaza: PNP
Funkcija izlaza: NO + NC (normalno otvoren + normalno zatvoren)
Frekvencija preklapanja: 200 Hz

Električne karakteristike

Radni napon: 10…30 V DC
Struja bez opterećenja: ≤ 20 mA
Struja opterećenja: ≤ 400 mA
Propuštajuća struja: ≤ 10 μA
Pad napona na izlazu: ≤ 1 V @ 400 mA
Maksimalni nabor (ripple): ≤ 10%
LED indikacija: Žuta LED – stanje izlaza
Vreme do aktivacije: ≤ 100 ms
Zaštita od kratkog spoja: Da
Zaštita od obrnutog polariteta: Da
Zaštita od prenapona: Da
Zaštita od induktivnih opterećenja: Da

Mehaničke karakteristike

Montaža: Ugradna (Shielded)
Dimenzije: M30 x 1,5 / dužina 76 mm
Težina: 150 g
Kućište: Niklovani mesing
Konekcija: M12 konektor
Aktivna glava: PBT
Moment zatezanja: 50 Nm
Radna temperatura: -25°C…+70°C
Materijal: Niklovani mesing
Prečnik: M30

Sertifikati i zaštita

Odobrenja: CE, UR
EMC kompatibilnost: IEC 60947-5-2
Otpornost na udarce i vibracije: IEC 60068-2-6 / IEC 60068-2-27
Stepen zaštite: IP67

Pribor

U kompletu: 2 matice M30x1.5
