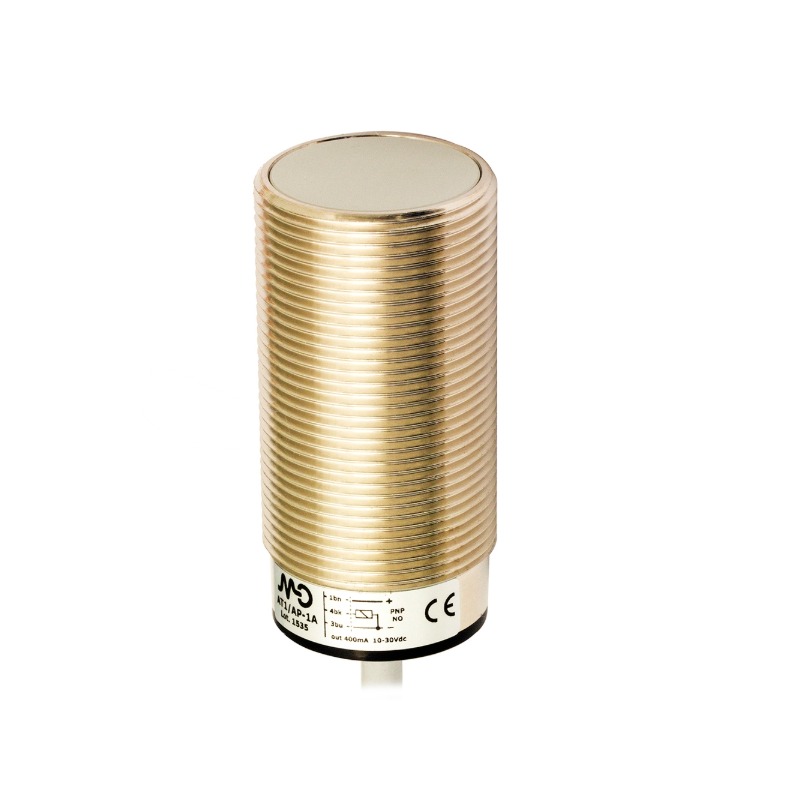

Datasensing Induktivni senzor AT1/AN 3A

Nazivna udaljenost detekcije: 15 mm
Radna udaljenost: 0…12,1 mm
Standardna meta: 45×45 mm FE360
Korekcioni faktor: bakar 0,35 / aluminijum 0,45 / mesing 0,50 / prohrom 0,70
Toplotno odstupanje Sr: < 10%
Povratna tačnost: < 5% (UB 24V Ta=23°C ±5°C)
Histereza: 1 … 20%

Primena
Opis: M30 standardni ugradni (flush mount)
Funkcije: Proximity senzor

Izlazi
Tip izlaza: NPN
Funkcija izlaza: NO
Učestanost preklapanja: 200 Hz

Električni podaci
Radni napon: 10…30V DC
Struja bez opterećenja: ≤ 20 mA
Struja opterećenja: ≤ 400 mA
Struja curenja: ≤ 10 μA
Pad napona na izlazu: ≤ 1 V @400 mA
Maksimalno naborenje napona: ≤ 10%
LED indikator: Žuti LED – stanje izlaza
Vreme do spremnosti za rad: ≤ 100 ms
Zaštita od kratkog spoja: Da
Zaštita od obrnutog polariteta: Da
Zaštita od prenapona: Da
Zaštita od induktivnog opterećenja: Da

Mehanički podaci
Montaža: Oklopljeni (Shielded)
Dimenzije: M30 x 1,5 / L = 60 mm
Težina: 230 g
Kućište: Mesing niklovan
Povezivanje: 2 m PVC kabl
Aktivna glava: PBT
Moment zatezanja: 50 Nm
Temperaturni radni opseg: -25°C…+70°C

Testovi / Sertifikati
Odobrenja: CE UR
EMC kompatibilnost: IEC 60947-5-2
Otpornost na udarce i vibracije: Vibracije IEC 60068-2-6 / Udarci IEC 60068-2-27
Zaštita: IP67

Dodaci u pakovanju: 2 matice M30x1,5
