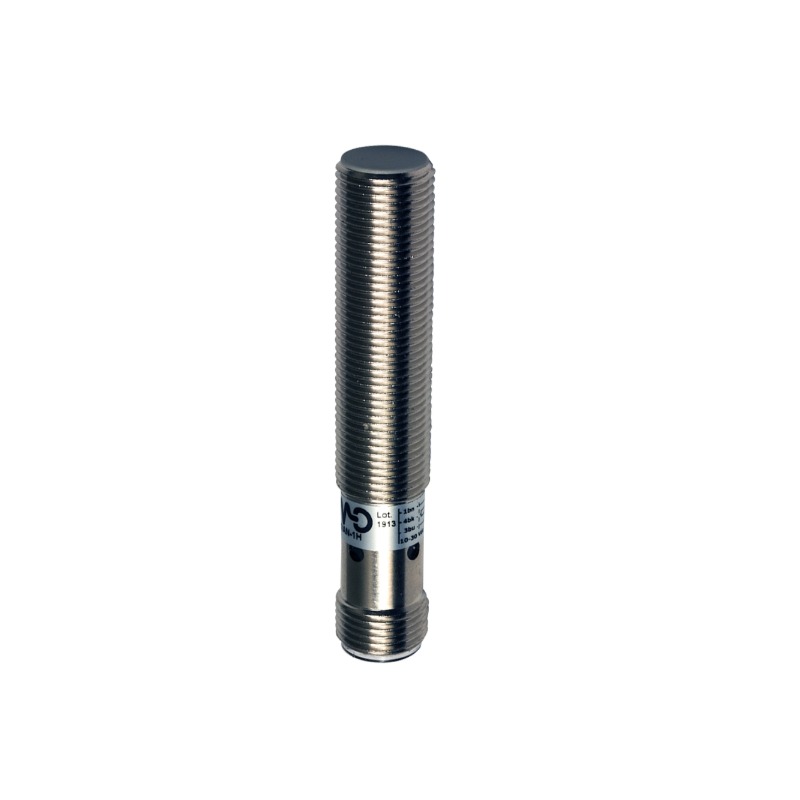

Datasensing induktivni senzor AM1/AP3H

Nominalna rastojanje detekcije: 4 mm
Radno rastojanje: 0…3,2 mm
Standardna meta: 12×12 mm FE360
Korekcioni faktor: bakar 0,33 / aluminijum 0,4 / mesing 0,5 / nerđajući čelik 1,05
Termalni drift Sr: < 10%
Ponovljivost (Repeat Accuracy): < 5% (UB 24V, Ta = 23°C ±5°C)
Histereza: 1 … 20%

Primena

Opis: M12 standardno ugradno (flush mount) kućište
Funkcija: Proximity senzor

Izlazi

Tip izlaza: PNP
Funkcija izlaza: NO (normalno otvoren)
Frekvencija preklapanja: 2 kHz

Električne karakteristike

Radni napon: 10…30 V DC
Struja bez opterećenja: ≤ 10 mA
Struja opterećenja: ≤ 200 mA
Propuštajuća struja (Leakage): ≤ 10 μA
Pad napona na izlazu: ≤ 1,8 V @ 200 mA
Maksimalni nabor (ripple): ≤ 10%
LED indikacija: Žuta LED za stanje izlaza
Vreme do aktivacije: ≤ 50 ms
Zaštita od kratkog spoja: Da
Zaštita od obrnutog polariteta: Da
Zaštita od prenapona: Da
Zaštita od induktivnih opterećenja: Da

Mehaničke karakteristike

Montaža: Ugradna (Shielded)
Dimenzije: M12 x 1 / dužina 64,8 mm
Težina: 30 g
Kućište: Niklovani mesing
Konekcija: M12 konektor
Aktivna glava: PBT
Moment zatezanja: 10 Nm
Radna temperatura: -25°C…+70°C
Materijal: Niklovani mesing
Prečnik: M12

Sertifikati i zaštita

Odobrenja: CE, UR
EMC kompatibilnost: IEC 60947-5-2
Otpornost na udarce i vibracije: IEC 60068-2-6 / IEC 60068-2-27
Stepen zaštite: IP67

Pribor

Isporučeni pribor: 2 matice M12x1
