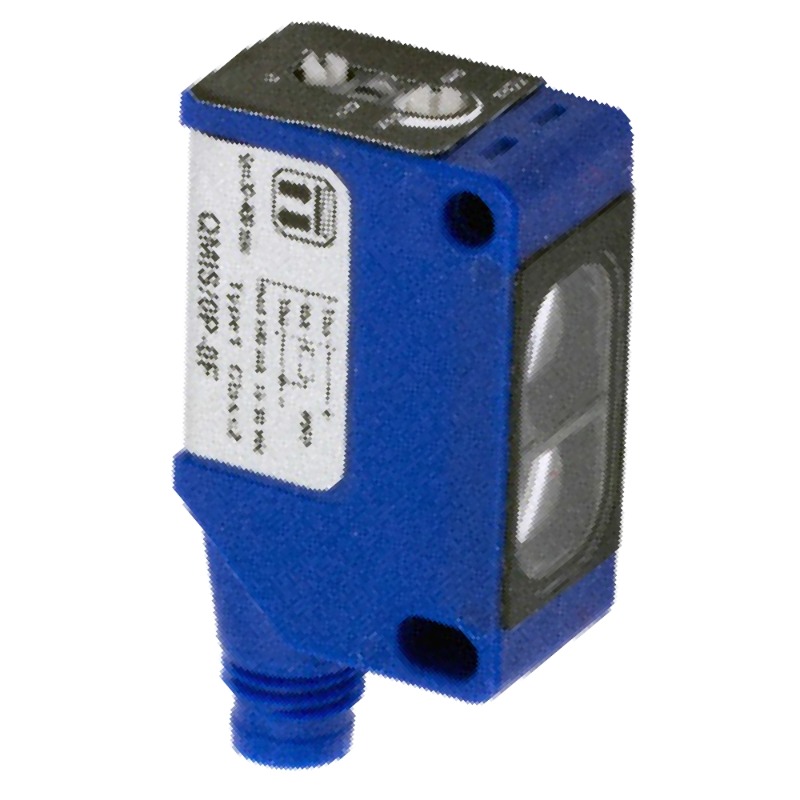

Datasensing Fotoelektrični senzor QMI9/OP-OF

Nazivni opseg detekcije: 1,5m
Termalno odstupanje Sr: ≤10% Sr
Ponovljiva tačnost: 5%
Podešavanje osetljivosti: Trimer

Primena
Princip rada: Difuzna refleksija (dugačak domet, >600mm)
Napomena: Beli cilj Kodak 90% 400 x 400mm
Položaj optike: Radijalni 90°

Izlazi
Tip izlaza: PNP L/D Selectable
Funkcija izlaza: L/D Selectable
Frekvencija prekidanja: 1kHz
Vreme odziva: 500µs

Električni podaci
Radni napon: 10…30VDC
Struja bez opterećenja: ≤30mA
Struja opterećenja: ≤100mA
Propuštajuća struja: ≤10μA
Pad napona na izlazu: ≤2V @ Iload=100mA
Maksimalni talasni sadržaj: ≤10%
LED indikatori: Žuta (status izlaza), zelena (stabilnost)
Vreme kašnjenja pre dostupnosti: ≤200ms
Zaštita od kratkog spoja: Da
Zaštita od obrnutog polariteta: Da
Zaštita od prenapona: Da
Izvor svetlosti: LED infracrveni (850nm)
Otpornost na spoljašnje svetlo: 3000lux (veštačko svetlo), 10000lux (sunčevo svetlo)

Mehanički podaci
Dimenzije: 40,6 x 21 x 13mm
Težina: 10g
Materijal kućišta: PA66
Veza: M8 konektor 4pin
Materijal aktivne glave: PMMA
Moment zatezanja: 1Nm
Radna temperatura: -25°C…+70°C (bez kondenzacije)
Temperatura skladištenja: -30°C…+80°C (bez kondenzacije)
Prečnik: Kockasti

Testovi i odobrenja
Odobrenja: CE, cULus
EMC kompatibilnost: EN 60947-5-2
Otpornost na udarce i vibracije: IEC 60068-2-6 / IEC 60068-2-27
Stepen zaštite: IP67

Pribor
U paketu: Navrtke M18 x 1, odvijač

Opšti podaci
Dimenzije: 40,6 x 21 x 13mm
Radna temperatura: -25°C…+70°C (bez kondenzacije)
Mehanička zaštita: IP67
