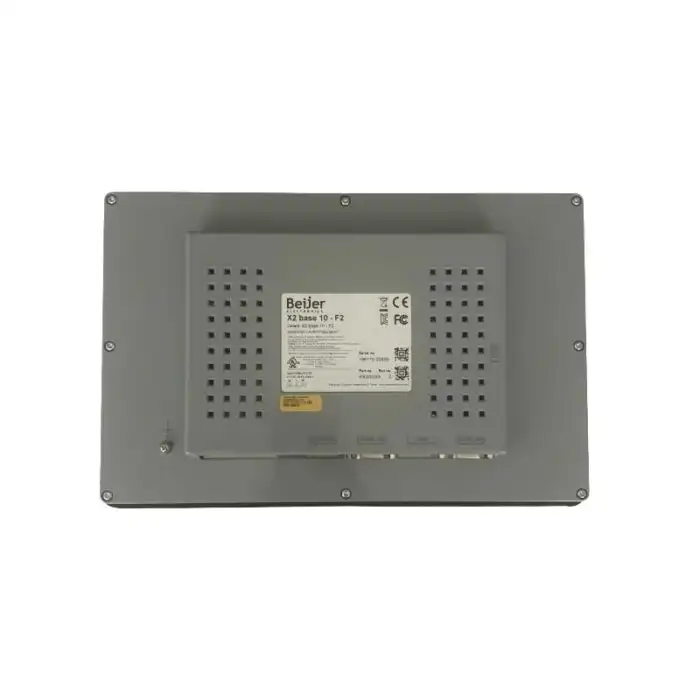

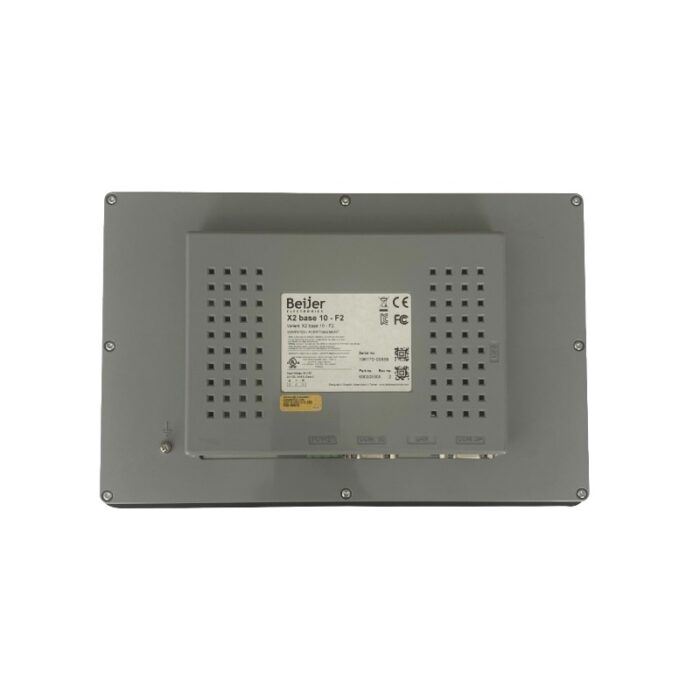

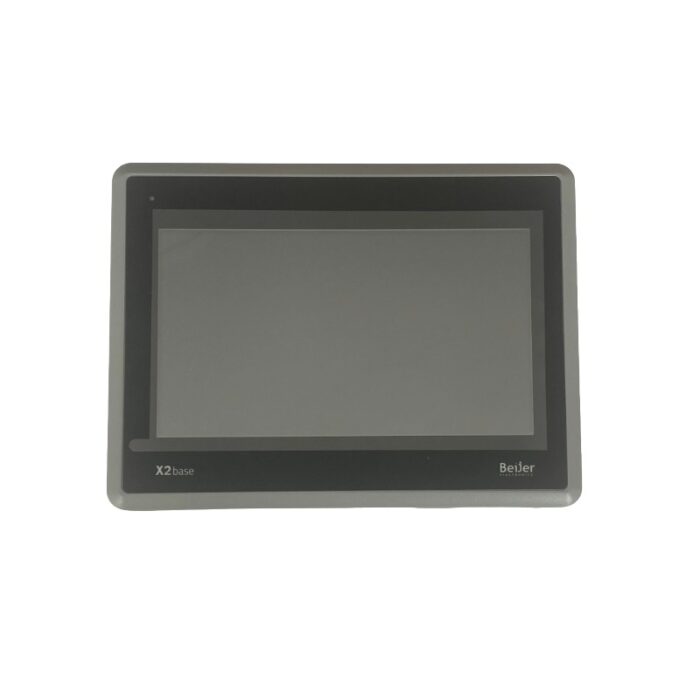

Beijer x2 base 10-f2 HMI

Sertifikati

Opšti: CE, FCC, UL 61010-2-201
Sigurnost: UL 61010-1, UL 61010-2-201, CAN/CSA-C22.2 br. 61010-1, CAN/CSA-C22.2 br. 61010-2-201

Mehaničke karakteristike

• Dimenzije: 290 × 193 × 40 mm
• Montaža: Panel Mount
• Broj dodira: 1 milion dodira prstom
• Tip ekrana: Osetljiv na dodir (resistivni)
• Dimenzije izreza: 275 × 177 mm
• Težina: 0,86 kg
• Materijal kućišta: Plastika (PC+ABS), siva
• Buzzer: Ne
• LED: Ne

Napajanje

• Ulazni napon: 24 V DC (opseg 18–32 V DC)
  • CE: Napajanje mora biti u skladu sa IEC 60950 i IEC 61558-2-4
  • UL i cUL: Napajanje mora biti u skladu sa zahtevima za Class II napajanja
• Maksimalna potrošnja: 6,9 W
• Osigurač: Interni DC osigurač

Sistem

• Hardverska platforma: X2 Base V2
• CPU: ARM Cortex A8 600 MHz
• RAM: 512 MB
• FLASH: 2 GB

Ekran

• Dijagonala: 10,1″
• Rezolucija: 1024 × 600 piksela (17:10)
• Pozadinsko osvetljenje: LED
• Vek trajanja pozadinskog osvetljenja: 30.000 sati
• Osvetljenost: 350 cd/m²
• Prigušenje osvetljenja: Industrijsko prigušenje
• Tip ekrana: TFT-LCD sa LED pozadinskim osvetljenjem

Digitalni I/O

• Digitalni izlazi: Nema

Serijska komunikacija

• Broj serijskih portova: 1 × 9-pin DSUB, 1 × 3-pin Screw
  • Port 1: RS232 (RTS/CTS)
  • Port 2: RS422/485
  • Port 3: RS485
  • Port 6: RS485

Ethernet komunikacija

• Broj Ethernet portova: 1
  • Port 1: 1 × 10/100 Base-T (širmovani RJ45)

Interfejs za proširenje

• Ekspanzioni port: Nema
• SD kartica: Nema
• USB: 1

Okolinski uslovi

• Radna temperatura: -10°C do +50°C
• Temperatura skladištenja: -20°C do +60°C
• Udar: 15 g, polusinus, 11 ms prema IEC60068-2-27
• Vibracije: 1 g prema IEC 60068-2-6, Test Fc
• Zaštita prednjeg panela: IP65, NEMA 4X/12 i UL 50E Type 4X/12
• Zaštita zadnjeg panela: IP20
• Vlažnost: 5–85%, bez kondenzacije
